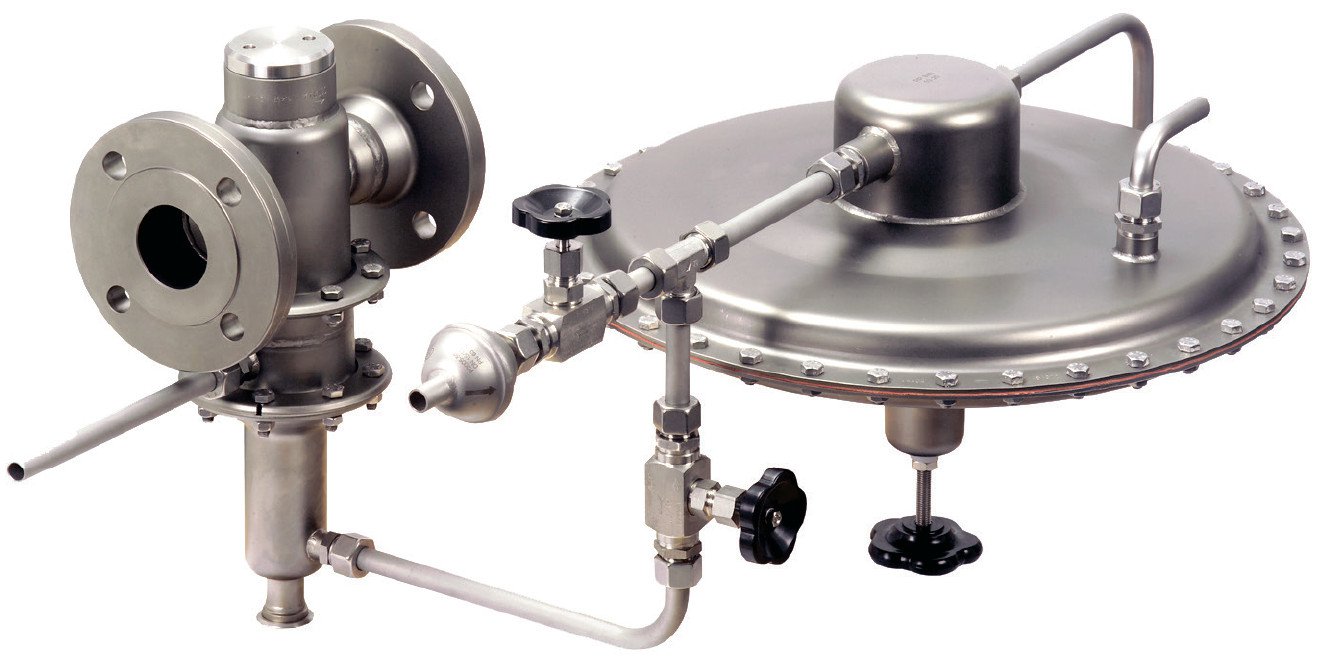

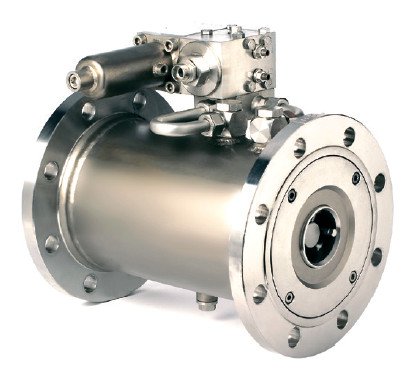

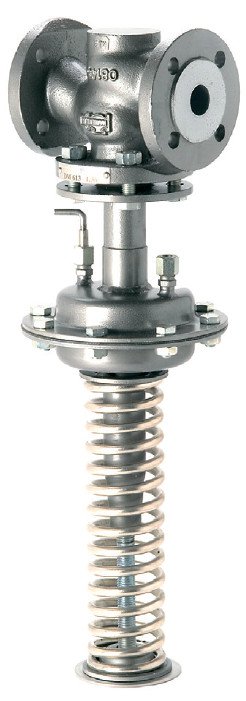

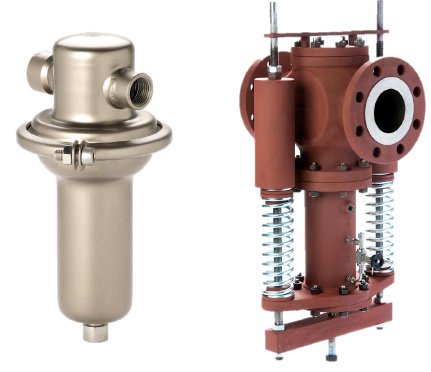

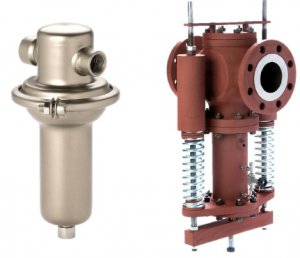

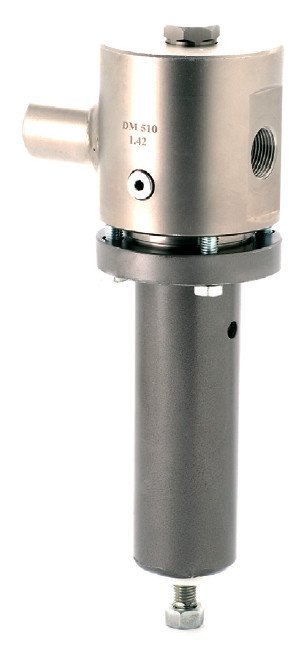

Регулятори тиску прямої дії Mankenberg

flowrox logo

Виробник: Mankenberg (Німеччина)


Редукційні клапани:

Перепускні клапани:

DN15 - DN400, PN2,5 - PN315
Тmах +500°С
Тиск на вході: макс. 315 бар
Тиск на виході: 0,002 - 160 бар

DN 15 - DN 400, PN 1 - PN100
Tmax +400°C
Тиск на вході: 0,002 - 100 бар
Коефіцієнт редукції до 15000


Матеріали:

Корпус і внутрішні деталі - леговані стали, н/ж сталі, титан, Duplex, Superduplex, Hastelloy, чавун і вуглецева сталь
Наплавлення сідла затворів - Stellite®


Приєднання: фланцеве, трубна циліндрична або конічна різьба, CLAMP, під приварення в разтруб за стандартами DIN, ANSI та інше на вибір замовника


Призначені для роботи в умовах (в залежності від моделі та виконання):

  • високих тисків і температур, великих перепадів тиску; регулювання особливо низьких тисків;
  • з надвеликими і надмалими витратами робочого середовища
  • з в’язкими, абразивними та агресивними робочими середовищами;
  • з харчовими продуктами, які вимагають стерильних умов;
  • з речовинами, що вимагають високої хімічної чистоти (наприклад, компонентами ліків і хімічними реактивами);
  • з небезпечними і токсичними рідинами та газами.

Переваги регуляторів тиску Mankenberg:

  • Багатоваріантність конструкцій і виконань.
  • Застосування практично для всіх робочих середовищ.
  • Висока чистота поверхонь при виконанні з н/ж сталі Ra> 1,6 μm (стандарт), Ra> 0,25 μm (опція) та майже повна відсутність застійних зон в корпусі.
  • Пружина клапана може закриватися герметичним кожухом з приєднанням дренажної лінії для безпечного відведення робочого середовища при його просочуванні.
  • Просте обслуговування завдяки з’єднанню частин легкоз’ємним хомутом.
  • Висока точність. Похибка зазвичай не перевищує 5% в діапазоні 10-70% пропускної здатності клапана.
  • При перепадах тиску понад 25 бар застосовується наплавлення плунжера сплавом Stellite®.
  • Металеве, зокрема із наплавленням Stellite®, або еластичне сідло.

Приклади використання:

  • Виробництво біодизельного палива (пульпа зі змінною в’язкістю).
  • Створення азотних подушок в резервуарах (з наднизьким тиском).
  • Екстракція рослинних олій (дуже висока точність підтримання тиску).
  • Подача стерильної пари для стерилізації харчового обладнання.
  • Виробництво газованих напоїв (регулювання тиску CO2 при великих витратах).
  • Зниження тиску перегрітої пари з 315 бар до 2..160 бар за одну ступінь редукції (наприклад, в енергетиці).
  • Запобігання розриву труб при аварійному їх перекритті на нафтопроводах і нафтоналивних терміналах.
  • Видобуток і переробка нафти (в’язкі, абразивні, горючі середовища).
  • Пожежогасіння на нафтовидобувних платформах (морська вода).

Виробляються також:

  • аварійні запираючі клапани, які автоматично перекривають трубопровід в разі перевищення витрати більше допустимої;
  • редукційні і підпірні клапани з пілотним управлінням (DN40-DN800) з робочим тиском до PN160.
