Виробник: Valmet Flow Сontrol OY (Фінляндія)

Бренд: Neles^TM

DN25 – DN250, PN40/ASME300

Температура робочого середовища: -40°С .. +260°С

Рівновідсоткова витратна характеристика.

Міжфланцеве приєднання

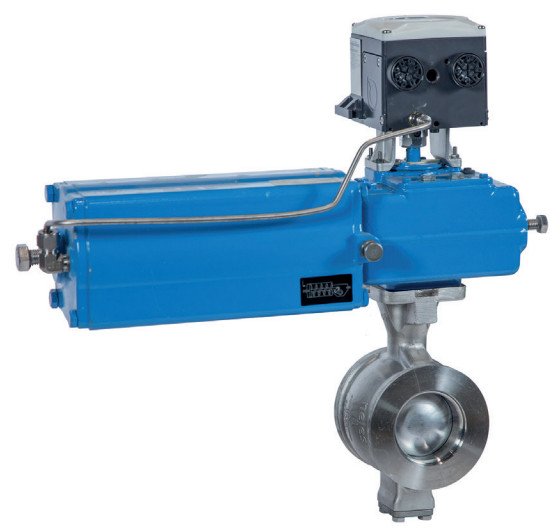

Чвертьоборотні сегментні клапани Neles^TM розроблені в першу чергу для застосування в технологічних процесах у целюлозно-паперовій промисловості. Затвор клапана являє собою кульовий сегмент з вирізом V – подібної форми.

Даний виріз при повороті кульового сегмента забезпечує потужне зсувне зусилля прорізання робочого середовища з волокнами. Кульовий сегмент встановлюється на осьовій опорі що забезпечує мінімальні зусилля при його повороті.

Ці властивості, а також рівновідсоткова витратна характеристика з широким діапазоном регулювання, дає можливість застосовувати ці сегментні клапани для регулювання потоків деревної пульпи, паперової маси та інших робочих середовищ, що містять волокна та тверді домішки.

Матеріали

Корпус: н/ж сталь CF8M (стандарт), спеціальні сплави Hastelloy C, SHO 254.

Сегментний затвор з V-подібним портом: дуплексна н/ж сталь AISI 316 з твердохромовим покриттям.

Сідло: металеве багатокомпонентне з н/ж сталі AISI 316 з кобальтовим покриттям, підпружинене (Inconel 625) або еластичне AISI 316+PTFE (опція).

Управління: ручний штурвал, чвертьоборотні пневматичні приводи поршневого типу NelesTM серії В1 односторонньої та двосторонньої дії.

Документація

 Сегментні клапани Neles ТМ серії RA (en)

 Інструкція з експлуатації (ua) За запитом
