Виробник: Valmet Flow Сontrol OY (Фінляндія)

Бренд: Neles^TM

Спеціально розроблені для застосування на пульпах з середньою консистенцією 8-19%.

Клапан забезпечує збільшення поперечного перерізу по ходу потоку в клапані для запобігання створенню застійних зон та накопиченню пульпи в середині корпуса.

DN25 – DN500, PN25/ASME150

Температура робочого середовища: -40°С .. +260°С

Рівновідсоткова витратна характеристика.

Фланцеве приєднання.

Вихідний фланець виконаний на один типорозмір більшим за вхідний.

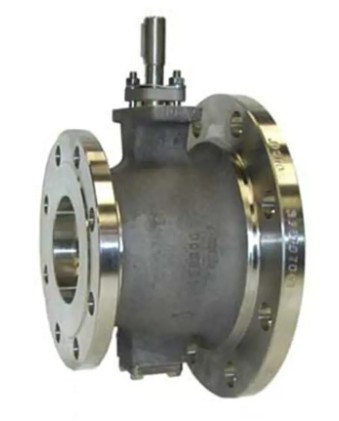

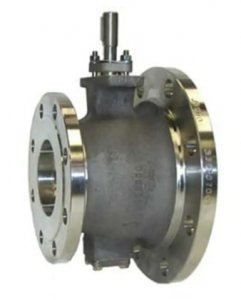

Чвертьоборотні сегментні клапани Neles^TM розроблені в першу чергу для застосування в технологічних процесах у целюлозно-паперовій промисловості. Затвор клапана являє собою кульовий сегмент з вирізом V – подібної форми.

Даний виріз при повороті кульового сегмента забезпечує потужне зсувне зусилля прорізання робочого середовища з волокнами. Кульовий сегмент встановлюється на осьовій опорі що забезпечує мінімальні зусилля при його повороті.

Ці властивості, а також рівновідсоткова витратна характеристика з широким діапазоном регулювання, дає можливість застосовувати ці сегментні клапани для регулювання потоків деревної пульпи, паперової маси та інших робочих середовищ, що містять волокна та тверді домішки.

Матеріали

Корпус: н/ж сталь А351 gr. CG8M (спеціальна аброзивно-стійка н/ж сталь), титан, сплав 254SMo.

Сегментний затвор з V-подібним портом: дуплексна н/ж сталь AISI 329 з хромовим покриттям, титан, сплав 254SMo з надтвердим покриттям.

Сідло: металеве багатокомпонентне з н/ж сталі AISI 316 з кобальтовим покриттям, підпружинене (Inconel 625).

Управління: ручний штурвал, чвертьоборотні пневматичні приводи поршневого типу Neles^TM серії В1 односторонньої та двосторонньої дії.

Документація

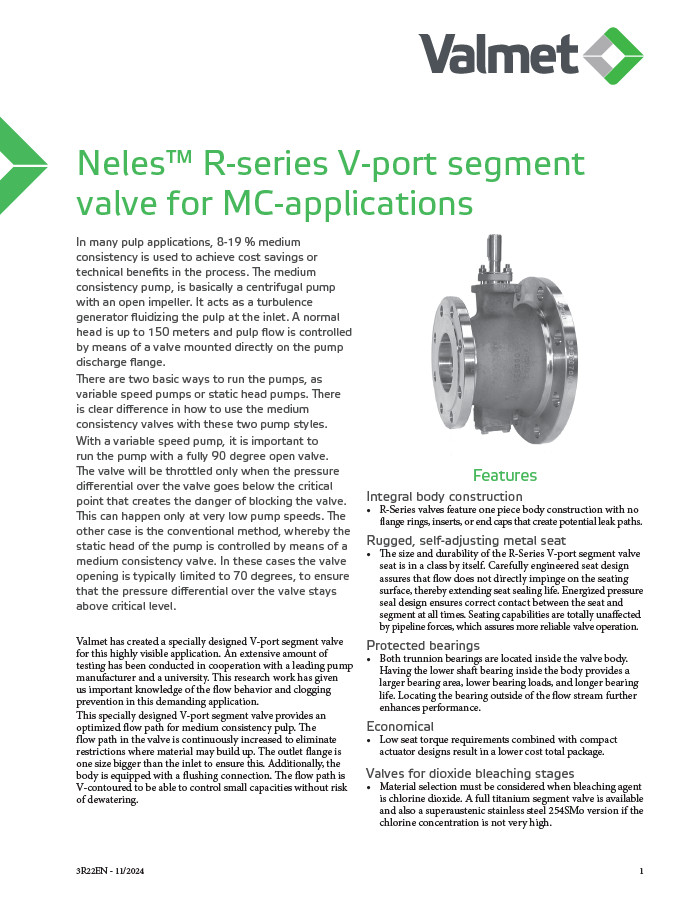

 Сегментні клапани Neles ТМ МС серії R2 (en)

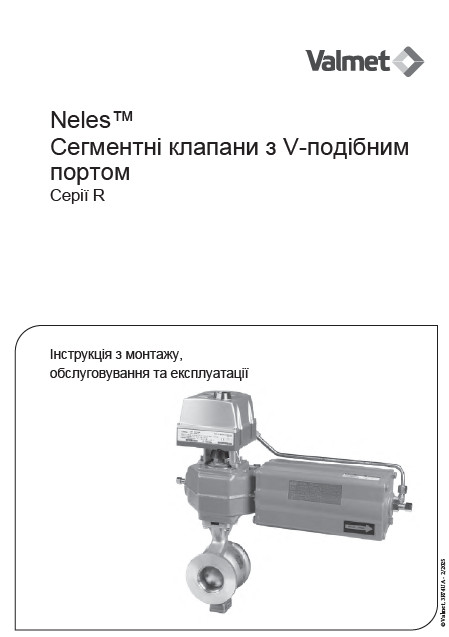

 Інструкція з експлуатації (ua) За запитом

На сторінку Сертифікати
