Виробник: Swissfluid AG (Швейцарія)

Застосовуються в якості запірної арматури на трубопроводах, що транспортують хімічно активні, агресивні і абразивні рідини і гази в хімічній, фармацевтичній, металургійній, харчовій та інших галузях промисловості, коли хімічна активність робочого середовища перевищує стійкість нержавіючих сталей. Застосовується для водяної пари та повітря до температури 220°С.

DN25 .. DN1000, PN10 / PN16
-40°C .. +220°С
Клас герметичності А – повна герметичність (стандарт EN 12266-1)

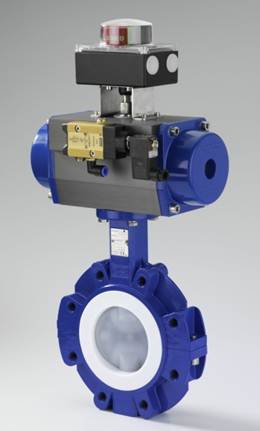

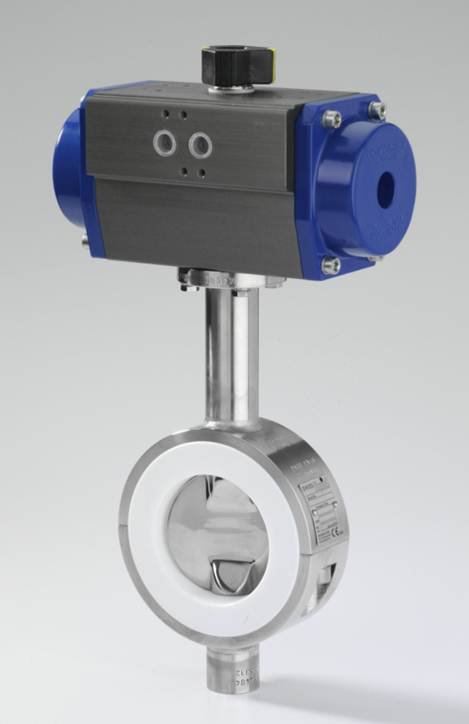

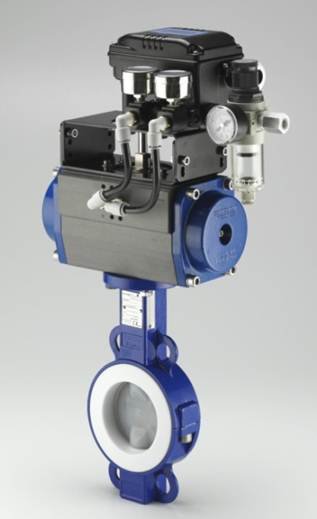

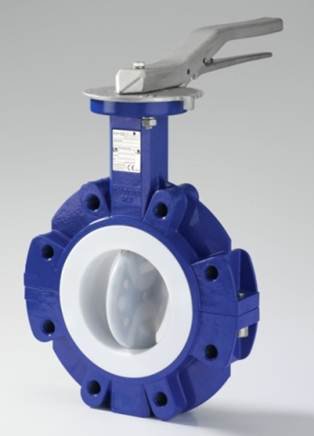

Приводи - важільна ручка, електричний, пневматичний

Особливості конструкції

• Придатність практично до всіх відомих робочих середовищ.
• Диск та вал виконанні з н/ж сталі Duplex як одна деталь. Така конструкція найбільш міцна та має підвищену корозійну стійкість.
• Покриття диску тефлоном нового покоління PFA забезпечує надійний захист від корозії .
• Пружні елестомерні вставки між сідлом та корпусом забезпечують краще прилягання диску до сідла, покращує герметичність клапана.
• Динамічне ущільнення валу практично виключає протікання через шток.

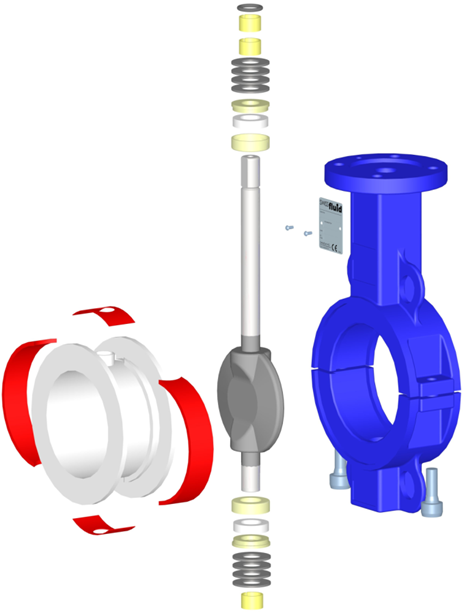

• Розбірний корпус – простота заміни сідла, диска , ущільнення.
• Для цієї ж мети матеріали футеровки і покриття диска підібрані за найменшим коефіцієнтом тертя.
• Ресурс затвору вище за рахунок малого коефіцієнту тертя футеровки диска PFA та сідла з тефлону PTFE.

Матеріали основних вузлів

Корпус - вуглецева ливарна сталь 1.0619 (WCB) з епоксидним покриттям, н/ж сталь 1.4408 ( AISI 316)
Деталь диск - вал - н/ж сталі Duplex, н/ж сталь AISI 316L (без покриття пластомером)
Покриття диску - PFA, PFA-AS, PVDF, PP
Футеровка сідла - PТFE, PTFE-T, PTFE-AS
Еластичні вставки між корпусом та футеровкою - VMQ (силікон) або FPM (вітон)
