Фільтри осадові сітчасті фланцеві, арт.020/021

imp logo

Виробник: IMP Armature d.o.o. (Республіка Словенія)


Сертифікати: ISO 9001:2015 (TUV), DWGV (Німецький інститут води та газу) на можливість застосування для питної води, на відповідність директиві ЕС для обладнання, що працює під тиском PED/2014/68/EU (TUV), сертифікат GSK на якість епоксидного покриття

Сертифікати України: Декларація на відповідність технічному регламенту безпеки обладнання, що працює під тиском, Висновок державної санітарно-епідеміологічної експертизи.

Кожна одиниця виробу випробується на герметичність повітрям (DN50-DN200) або водою (DN250-DN600).

Перейти на сторінку Сертифікати


Робоче середовище: вода холодна та гаряча, питна вода, водяна пара

DN15 .. DN300, PN 16 / 25
Tmax 150°C / 300°C / 350°C / 400°C

Корпус: чавун, високоміцний чавун

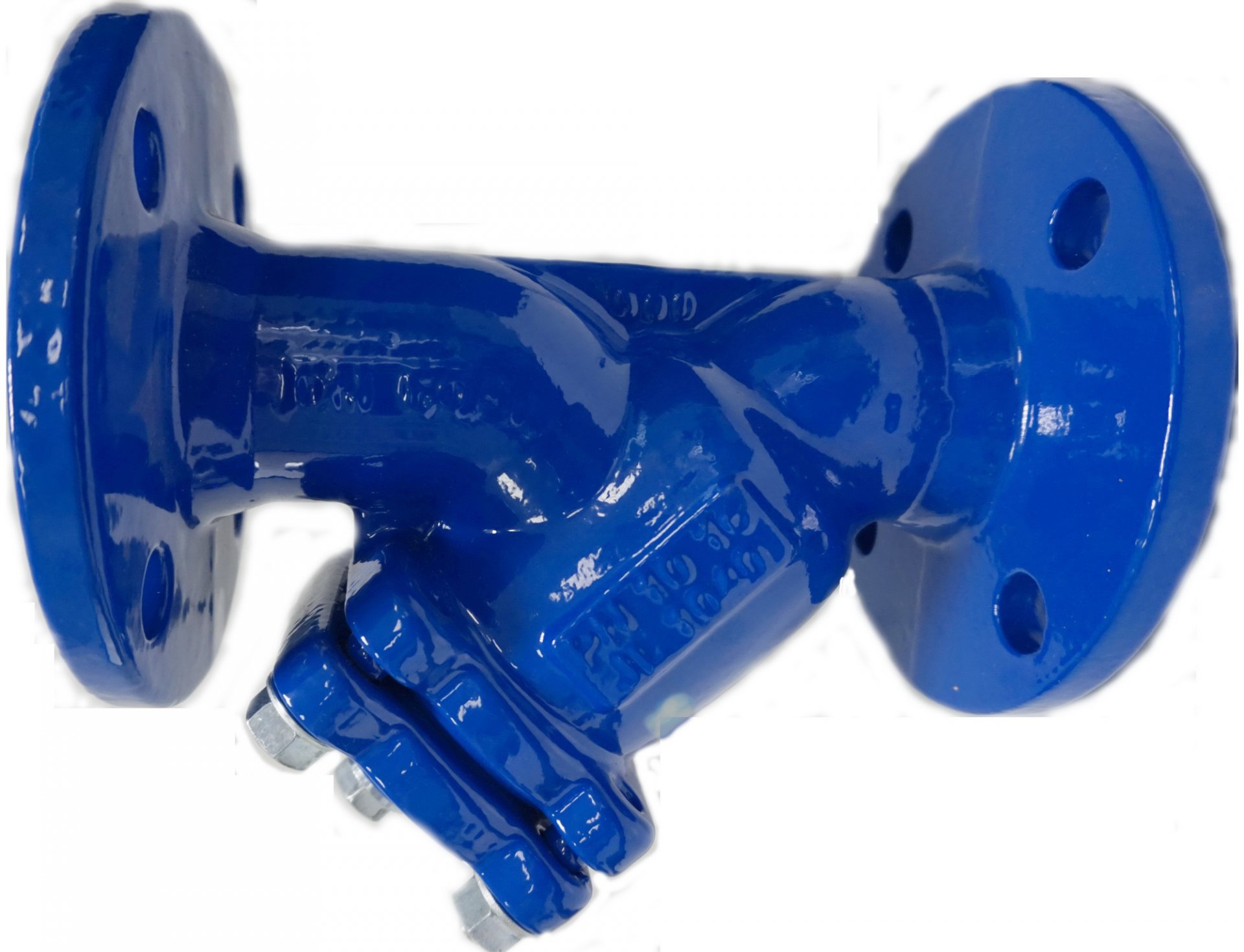

Виконання для питного водопостачання з епоксидним покриттям RAL 5005 мін. 250 μm до 60°
Виконання з магнітним уловлювачем
Приєднання: фланцеве


арт.020 — виконання з дренажною пробкою та стандартною сіткою
арт.021 — виконання з дренажною пробкою та дрібною сіткою

Можливе виконання з магнітним уловлювачем замість дренажної пробки.

Варіанти виробництва корпуса: сірий чавун - PN16, високоміцний чавун - PN25.

Варіанти виконання сітки: стандартна (модель 020) та дрібна (модель 021).

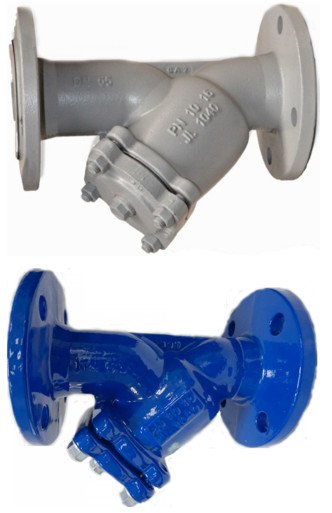

Варіанти покриття корпуса: стандартне (Tmax=150°C), високотемпературне (Tmax=400°C), епоксидне (Tmax=60°C).


Особливості конструкції

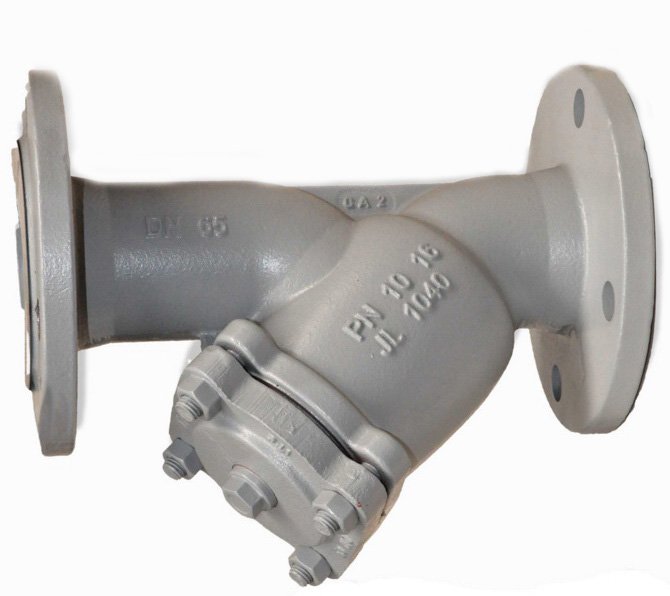

  • Корпус Y-подібної форми.
  • Сітка фільтра виготовлена з нержавіючої сталі 1.4408.
  • Діаметр отвору стандартної сітки залежить від діаметра фільтра.

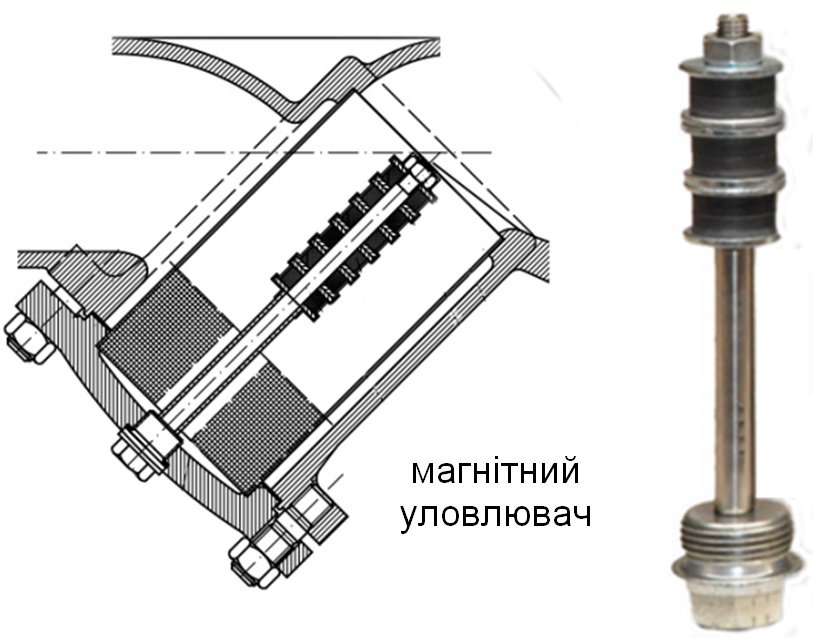

  • Днище корпуса фільтра має дренажний отвір з пробкою. При необхідності, замість пробки вставляється магнітний уловлювач.

Матеріали основних вузлів

Корпус і кришка чавун: EN-GJL-250 (JL-1040), високоміцний чавун EN-GJS-400-15U (JS-1030)
Покриття корпуса термостійка фарба: стандарт до 150°C, високотемпературна версія до 400°C; епоксидне покриття RAL 5005 мін. 250 μm до 60°C
Сітка: нержавіюча сталь 1.4301
Ущільнення: GRAFILIT® (терморозширений графіт, армований перфорованим листом з н/ж сталі )
