Сегментні клапани Neles ТМ серії RA

Valmet logo

Виробник: Valmet Flow Сontrol OY (Фінляндія)

Бренд: NelesTM


DN25 – DN250, PN40/ASME300

Температура робочого середовища: -40°С .. +260°С

Рівновідсоткова витратна характеристика.

Міжфланцеве приєднання


Чвертьоборотні сегментні клапани NelesTM розроблені в першу чергу для застосування в технологічних процесах у целюлозно-паперовій промисловості. Затвор клапана являє собою кульовий сегмент з вирізом V – подібної форми.

Даний виріз при повороті кульового сегмента забезпечує потужне зсувне зусилля прорізання робочого середовища з волокнами. Кульовий сегмент встановлюється на осьовій опорі що забезпечує мінімальні зусилля при його повороті.

Ці властивості, а також рівновідсоткова витратна характеристика з широким діапазоном регулювання, дає можливість застосовувати ці сегментні клапани для регулювання потоків деревної пульпи, паперової маси та інших робочих середовищ, що містять волокна та тверді домішки.


Матеріали:

Корпус: н/ж сталь CF8M (стандарт), спеціальні сплави Hastelloy C, SHO 254.

Сегментний затвор з V-подібним портом: дуплексна н/ж сталь AISI 316 з твердохромовим покриттям.

Сідло: металеве багатокомпонентне з н/ж сталі AISI 316 з кобальтовим покриттям, підпружинене (Inconel 625) або еластичне AISI 316+PTFE (опція).


Управління:

ручний штурвал, чвертьоборотні пневматичні приводи поршневого типу NelesTM серій В1 односторонньої та двосторонньої дії (детальніше)


Документація

flowroxtm pumps catalog Сегментні клапани Neles ТМ серії RA (en) acrobat

flowroxtm pumps catalog Інструкція з експлуатації (ua) acrobatЗа запитом

На сторінку Сертифікати

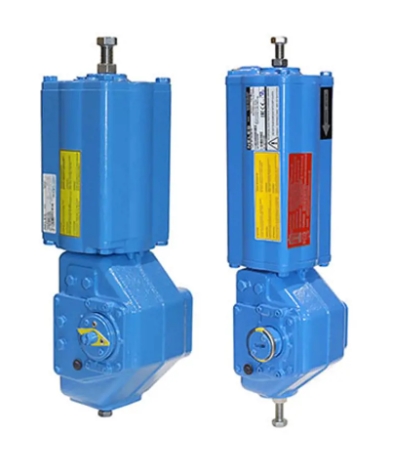

Пневматичні чвертьобертові приводи NelesTM серій В1

Застосовуються для автоматизації поворотних клапанів: сегментних, кульових, дискових.

Поршневого типу з кулісним механізмом.

Зносостійка та стійка до корозії конструкція.

Забезпечують високу надійність та довготривалу експлуатацію навіть в умовах високої циклічності процесів регулювання та відкриття / закриття клапанів.

Серії:

В1С – двосторонньої дії;

В1J – односторонньої дії з пружиною повернення (аварійне положення “закрить” або “відкрито”).

Крутний момент 28 – 100 000 Нм.

Тиск подавання повітря 2,8 – 10 бар.

Діапазон температур:

 -20°С .. +70°С (стандарт);

-40°С .. +70°С (низькотемпературне виконання);

-55°С .. +70°С (арктичне виконання);

-20°С .. +120°С (високотемпературне виконання).

Пиловологозахист IP66, IP67.

Відповідає стандарту вибухозахистум АТЕХ Ex II 2G/D c IIC TX.

Корпус циліндра та поршень виготовлені з анодованого алюмінію або з високоміцного чавуну з епоксидним покриттям (в залежності від типорозміру).

Додаткова комплектація: позиціонери, кінцеві вимикачі, датчики положення, соленоїдні клапани, бустери тощо.

Документація

valmet neles pneumatic actuator B1 tech Пневматичні чвертьобертові приводи NelesTM серій В1 (en) acrobat
